CS系列彈簧圓錐破碎機介紹

? ? CS系列彈簧圓錐破碎機適用于破碎中等硬度以上的礦石和巖石，具有結構可靠、生產效率高、調整方便、使用經濟等特點。其彈簧保險系統起過載保護作用，可使超硬異物(如鐵塊等)通過破碎腔而不損壞機器。采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證機器可靠工作。破碎腔型由成品物料的粒度決定，標準型用于中碎作業，中型和短頭型用于細碎作業。

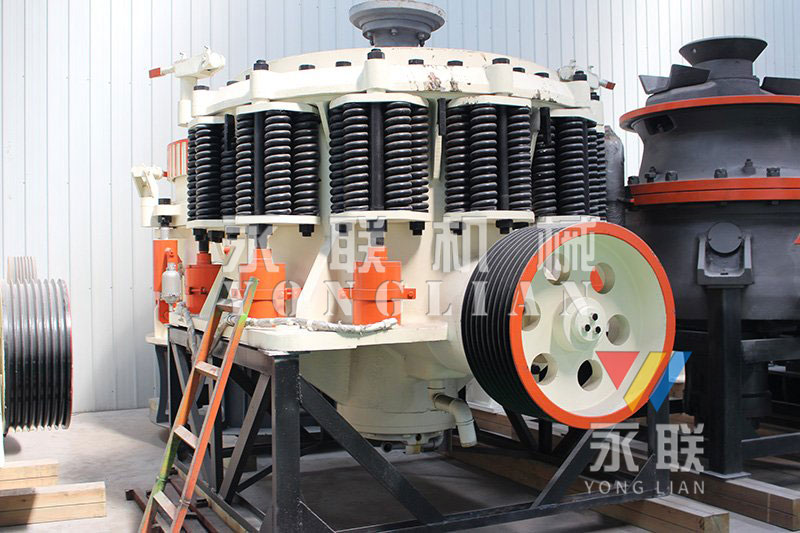

圖片展示

工作原理

? ? 破碎機工作時，電動機通過彈性聯軸器，傳動軸和一對錐齒輪帶動偏心軸套轉動，破碎圓錐在偏心套的帶動下做旋擺運動，使破碎壁和軋臼壁時而靠近，時而遠離，礦石在破碎腔內不斷的受到擠壓與沖擊，而被破碎。

優勢特點

傳承經典結構設計，性能穩定可靠
彈簧圓錐破碎機之所以成為國內外應用廣泛的圓錐式破碎機，得益于其在各種工況環境下工作的可靠性，而復合式圓錐破碎機保留經典結構，設備可靠性得到更大程度保證

多種腔型可供選擇，應用多種工況
有標準型和短頭型兩種機型，每種機型又配備多種腔型，可以適用于各種硬度物料的中碎和細碎作業需求

層壓破碎設計，出料粒形更好
利用層壓破碎原理對物料進行破碎，破碎效率高，易損件磨耗低;破碎后成品呈立方體，細粒級含量高，可以很好的滿足現階段一些高品質骨料的使用需求

使用壽命長，應用范圍廣
機體和配件采用高品質鋼材，有效降低物料對機體和配件的破壞，可破碎數十種物料

技術參數

型號	動錐直徑(mm)	腔型	給料口尺寸(mm)		出料口尺寸(mm)	主軸轉速(r/min)	電動機功率(kw)	產量(t/h)	外型尺寸(mm)
型號	動錐直徑(mm)	腔型	給料尺寸(mm)	開邊口尺寸(mm)	出料口尺寸(mm)	主軸轉速(r/min)	電動機功率(kw)	產量(t/h)	外型尺寸(mm)
CS75	910	細型粗型	83 159	102 175	9-22 13-38	580	75	45-91 59-163	2821 × 1880 × 2164
CS110	1200	細型	127	131	9-31	485	110	63-188	2821 × 1974 × 2651
		中型	156	156	13-38			100-200
		粗型	178	191	19-51			141-308
CS160	1295	細型	109	137	13-31	485	160	109-181	2800 × 2342 × 2668
		中型	188	210	16-38			132-253
		粗型	216	241	19-51			172-349
CS220	1395	細型	155	173	25-65	485	220	180-285	3360 × 2650 × 3050
		中型	188	198	22-50			215-330
		粗型	230	245	19-45			230-570
CS250	1650	細型	188	209	16-38	485	250	181-327	3911 × 2870 × 3771
		中型	213	241	22-51			528-417
		粗型	241	268	25-64			299-635
CS315	2134	細型	253	278	19-38	435	315	281-726	4631 × 3251 × 4732
		中型	303	334	25-51			608-998
		粗型	334	369	31-64			789-1270
